Como partir peças grandes Impressão 3D

Todos nós queremos imprimir peças grandiosas com a impressora 3d e principalmente no aspecto dimensional. Mas poucos tem a condição financeira e até mesmo local para armazenar uma impressora gigante como a BigBot e Creality Ender 5 plus. Saiba que é sim possível fazer a impressão 3d de peças grandes mesmo que sua impressora 3d tenha pequeno volume de impressão. Este post foi criado para dar uma direção, ou o caminho das pedras para quem tem impressoras menores e quer imprimir peças 3d grandes.

Impressora 3D utilizada

A maioria das impressoras 3D disponíveis hoje no mercado são capazes de imprimir objetos nas dimensões máximas 200x200x200mm, portanto passa a ser necessário saber cortar ou partir peças para que elas se encaixem ou sejam futuramente coladas. No nosso exemplo iremos usar uma impressora 3d Creality a Ender 3 com volume pouco acima do mencionado (220mm X 220mm X 250mm).

O programa para cortar arquivo stl

Existem diversas formas para dividir uma peça, mas neste artigo vamos nos concentrar nos recursos do programa Netfabb (se você não tem este programa, poderá fazer o download aqui).

O Netfabb é famoso por efetuar reparos em peças em modelos 3D no formato stl, mas este programa tem muito mais funcionalidades.

Nosso exemplo

Para que você nos acompanhe, vamos exemplificar este procedimento usando o Empire State Building (disponível aqui para download).

Para quem não conhece, o Empire State Building é um prédio de 381m (102 andares) localizado em Nova Iorque. Para este projeto, faremos uma impressão particionada na escala de 1:254. Então nossa peça final terá 1,5m de altura. O arquivo stl que estamos usando tem originalmente 18,62cm de altura. Então vamos usar o Netfabb para aumentar sua altura em 8x aproximadamente. Após a aquisição pela Autodesk, a versão básica e gratuita não é mais distribuida. Você pode efetuar o download de uma versão anterior para Windows aqui (Netfabb 7.4.0) gratuito.

Preparação

• Inicie o Netfabb e abra o arquivo stl que pretende cortar;

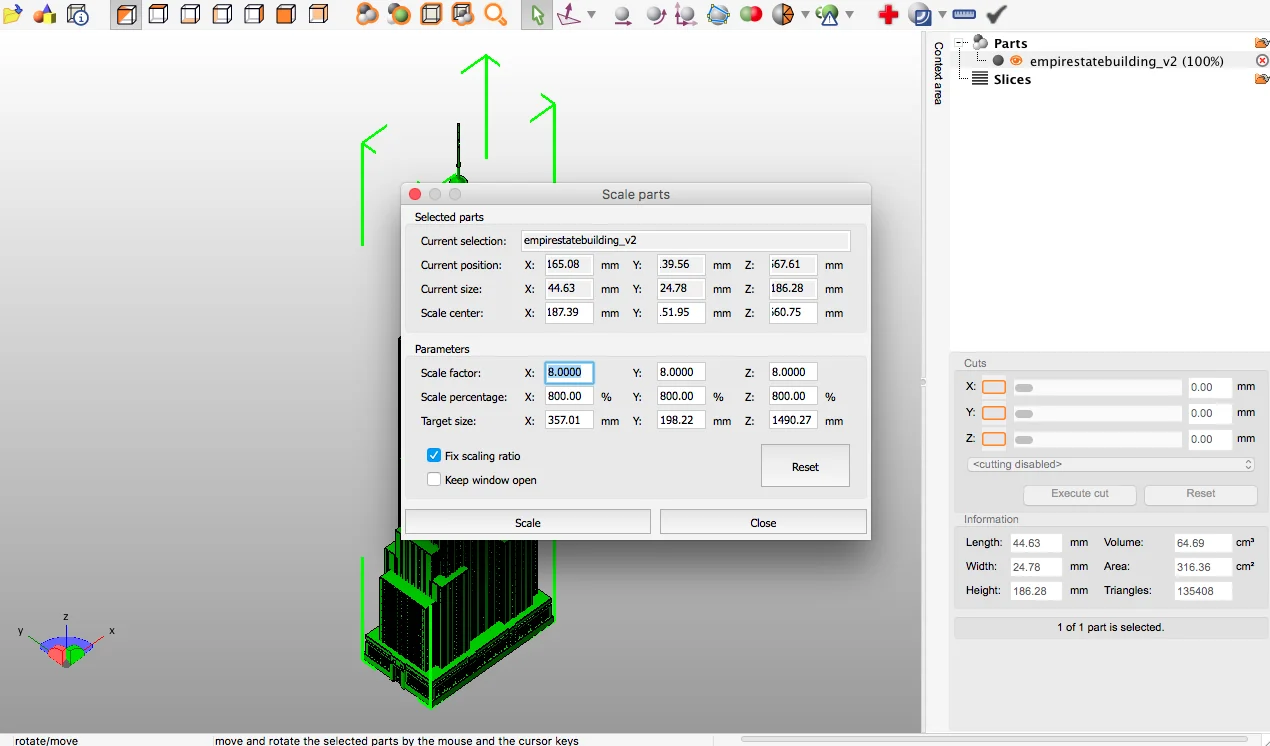

• Vamos mudar a escala, clicando no botão “Scale Parts” localizado no menu principal;
• Na janela que se abre, muda o “Scale factor” para 8. Note que o “Target size” em Z passará para “1490,27mm”. Quase os 1,5m que pretendemos. Se preferir você pode mudar o Z de “Target size” para “1500,00mm” e obter os reais 1,5m.
• Aperte o botão “Scale” para confirmar a modificação.

Dividindo o modelo 3D em partes, imprimindo e colando

Agora que temos o arquivo em escala correta, podemos salvar o novo stl (menu part e depois export part, selecionando expor as STL) e continuar com o nosso projeto.

Dividindo o modelo 3D em pedaços

Ainda no software Netfabb, siga os seguintes passos para separar sua peça em quantos pedaços quiser:

• Selecione o modelo 3D que está aberto em sua tela;

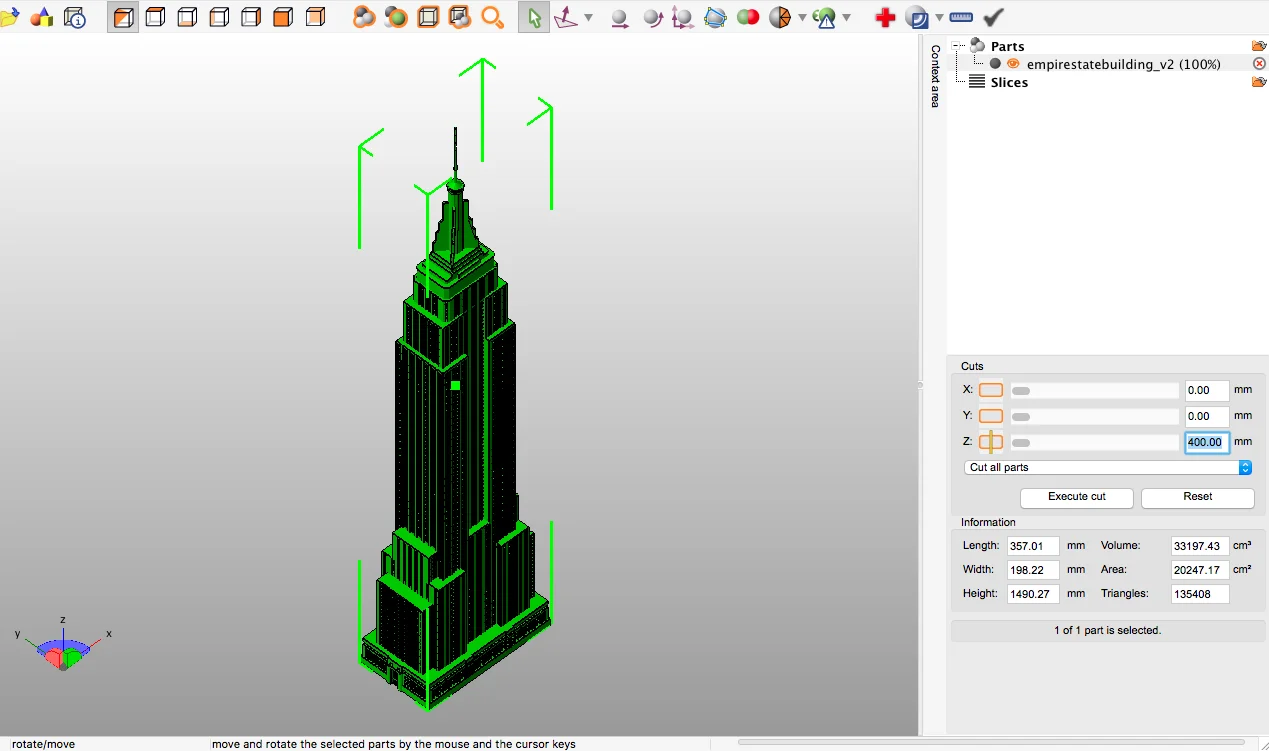

• Verifique que ao lado direito de sua tela existe uma seção chamada “Cuts”, é ali que você poderá fazer cortes em 1 dos 3 eixos. No nosso caso vamos cortar apenas em Z.
• Na 3D Fila faremos o uso de uma impressora capaz de imprimir em até 440mm de altura, então sabemos que vamos precisar de 4 partes. Aqui vamos dividir em 400mm + 400mm + 400mm + 290,27mm.
• Em “cuts” na barra Z, vamos digitar no campo de texto ao lado o valor “400.00” mm.

• Aperte então o botão “Execute cut” e então no final do programa também o botão “Cut”;
• Note que agora no canto direito superior sua peça já foi separada;
• Você agora pode escolher uma das partes e exportá-la, abrir esta peça nova no próprio Netfabb e então efetuar novo corte ou ainda nesta mesma tela cortar novamente. Note que o corte não precisa ser preciso, você pode usar a barra horizontal para cortar (uma sombra azul o auxiliará).

Imprimindo

Agora que você já tem todas as partes em seus respectivos arquivos STL, faça a impressão 3D, tomando cuidado para gerar suportes quando necessários.

Montagem

Para a montagem você poderá usar diversas técnicas te fixação e colagem. Você pode usar por exemplo, cola pvc ou o famoso “suco de acetona” para colar as peças. Abaixo separamo o vídeo da  HotEnd impressões 3d para ajudar neste processo: https://www.youtube.com/watch?v=F3StZFA47Nk

Resultado final

Peça com 1,50m de altura e consumiu aproximadamente 3,650kg de ABS Premium+ Cinza Ardósia em 150 horas de impressão 3D.
